Le pont sur la rivière Momance (Léogâne (Haïti), 1977), fondé sur pieux, a bien résisté au séisme du 12 janvier 2010






A) Avant 1977: Le vieux pont sur la rivière Momance


Photo 1.- Haïti: Vieux pont de Momance.
Sur la photo: quelques étudiants FDS dont Lionel Duvalsaint et sa Volkswagen.
Photo: Pierre Montès, dimanche 29 avril 1973.







B) Janvier - Septembre 1977: Construction du nouveau pont sur la rivière Momance

Le pont sur la rivière Momance est le pont le plus long des vingt-deux ponts de la route nationale no. 2 reliant Port-au-Prince à la ville des Cayes. En effet sa longueur est de 75 mètres, répartie en trois travées de 25 mètres.

Chaque travée comprend trois poutres principales de 1,5 mètre de hauteur environ sur lesquelles repose le tablier.

Les deux culées en rivière et les deux culées aux rives reposent sur des semelles coiffant des pieux métalliques verticaux ou inclinés battus jusqu'au refus.

Dans les poutres principales, la taille des barres d'armature tendues en acier réparties sur deux nappes dans chacune des poutres principales est de 1 pouce trois quarts (44,5 mm de diamètre).

Les poutres principales ne reposent pas directement sur les culées et les piles: des plaques de néoprène fretté sont placées sur la tête des culées et des piles pour servir d'assise aux extrémités des poutres principales.

Les culées sont munies d'un mur garde-grève. Un dalle d'approche placée à environ un mètre sous le niveau de la chaussée d'approche prend appui sur le sol sous-jacent et s'attache à la culée par un appui de type Freyssinet. Cette dalle d'approche garantit un tassement nul entre la chaussée de la route et le tablier du pont à la jonction entre les deux.

Les pieux sous le pont ont contribué au bon comportement du pont pendant les trente dernières années et plus particulièrement pendant le violent séisme du 12 janvier 2010 dont l'épicentre se trouvait dans la région de Léogâne, donc, non loin de l'emplacement du pont sur la rivière Momance. Évidemment la structure du pont en béton armé (culées, piles, poutres et tablier) a été bien conçue.

La firme d'ingénieurs-conseil ayant conçu ce pont et les vingt-et-uns autres ponts de la nationale no. 2 était Ingéroute. Mais les pieux de type H du pont de Momance ont été conçus par GEOCON, une filiale de la firme FENCO. Il faut mentionné qu'en 1977, en tant qu'ingénieur-résident, je représentais sur le chantier du pont de Momance à la fois la firme d'ingénieurs-conseil FENCO-LAVALIN, mais aussi le maître de l'ouvrage, c'est-à-dire, le Ministère des Travaux Publics. On peut aussi trouver trace de ce fait dans une publication de FENCO-LAVALIN datant de 1977.

Les photos montrées dans la partie C) et prises au début de 2011 par l'ingénieur Lionel Duvalsaint, témoignent du bon comportement de l'ouvrage.

Un curage de la rivière Momance en amont et en aval du pont avait été effectué en 1977: plus de 180 000 mètres cubes d'alluvions de bonne qualité avaient été retirés du lit de la rivière par la firme M&K (Marini et Kanski). Il ne semble pas évident que la rivière ait été curée depuis cette date. Je voudrais suggérer aux autorités haïtiennes de déterminer si un curage de la rivière est nécessaire en 2011 pour redonner à la rivière son profil de 1977 et maintenir le débouché du pont dans les dimensions de conception.


Photo 2.- Haïti, Nouveau pont de Momance. Photo: Pierre Montès (1977)
Vue de profil, côté aval, prise à partir de rive gauche (culée Léogâne).



Photo 3a.- Haïti, Nouveau pont de Momance. Photo: Pierre Montès (1977)
Sur la photo: Pierre Montès, Marie-Denise Saint-Cyr Montès, Guy Mathurin, Pierre-Marie et Philippe Montès
Vue du tablier, côté Léogâne. Le pont venait d'être ouvert à la circulation.





Photo 3b.- Haïti, Nouveau pont de Momance. Photo: Pierre Montès (1977)
Sur la photo: Hernst-Clémenceau Pierre-Antoine, Marie-Denise Saint-Cyr Montès, Guy Mathurin, Pierre-Marie et Philippe Montès
Vue du tablier, côté Léogâne. Le pont venait d'être ouvert à la circulation








Photo 4.- Haïti, Nouveau pont de Momance. Photo: Pierre Montès (1977)
Vue de profil, côté amont, prise à partir de la rive gauche (culée Léogâne).







Photo 5.- Haïti, Nouveau pont de Momance. Photo: Pierre Montès (1977)
Vue du pont, côté amont, prise à partir de la rive gauche à une centaine de mètres de la culée Léogâne.

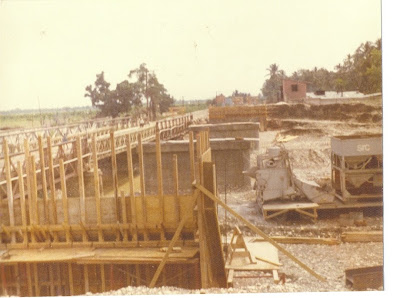

Photo 6.- Haïti, Nouveau pont de Momance. Photo: Pierre Montès (1977)
En premier plan, on voit la culée Léogane en construction;
en arrière-plan, on voit la culée Gressier;
entre les deux culées, on voit les deux piles en rivière.
Le sens de l'écoulement de l'eau est de droite à gauche.
Sur la photo, on observe, à gauche, le vieux pont métallique, à droite, la bétonnière de la firme Melri inc.








Photo 7.- Haïti, Nouveau pont de Momance. Photo: Marcel Tremblay (1977)
On voit la tête des pieux H qui seront coiffés de la semelle sous la culée Gressier. Les pieux sont de type H: 12BP53 et 12BP74.
Les piles et les culées sont fondées sur pieux H.
Les pieux étaient battus jusqu'au refus;
leur longueur varie entre 12 et 19 mètres.
Ils ont été installés par la firme Franki Canada.








Photo 8.- Haïti, Nouveau pont de Momance. Photo: Marcel Tremblay (1977)
On voit l'excavation à l'endroit où se situera la pile côté Gressier;
les pieux n'étaient pas encore battus.








Photo 9a .- Haïti, Pierre Montès, ingénieur-résident; Projet pont de Momance, Lot IV. Photo: Pierre Montès (1977)
On voit la roulotte logeant les bureaux des ingénieurs chargés du contrôle de la qualité des travaux et du contrôle des quantités:
Pierre Montès, ingénieur-résident, assisté des ingénieurs Claude Cantave et Edèle Salvant.








Photo 9b .- Haïti, Projet pont de Momance, Lot IV. Photo: Pierre Montès (1977)
On voit la roulotte logeant les bureaux de l'ingénieur et du personnel chargé du contrôle de la qualité des travaux:
Pierre Montès, ingénieur-résident, assisté des ingénieurs Claude Cantave et Edèle Salvant.








C) Deux Mille Onze (2011)- Trente-quatre ans plus tard, photos du pont sur la rivière Momance

Les photos qui suivent, nous l'avons dit, sont l'oeuvre de notre collègue et ami Lionel Duvalsiant. Elles ont été prises au début de l'année 2011, donc une année après le séisme du 12 janvier 2010.








Photo 10 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011)
On observe le tablier du pont et la chaussée d'approche.
Je devine qu'elle est prise du côté Léogâne (rive gauche).







Photo 11 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 12 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 13 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 14 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 15 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 16 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 17 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 18 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 19 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 20 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 21 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 22 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 23 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 24 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 25 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 26 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).








Photo 27 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).




Photo 27 .- Haïti, Pont de Momance. Photo: Lionel Duvalsaint (2011).


__________________________________________

Note finale.-Je remercie vivement l'ingénieur Lionel Duvalsaint, tant pour les photos du pont de Momance qu'il a pris la peine de faire et qu'il a eu la gentillesse de m'envoyer, que pour la note élogieuse qu'il a pris le temps de m'adresser. Je prends plaisir à les partager avec les internautes (les photos et la note).

Voici la note de L. Duvalsaint:

«Les prises de vue sont d'un ingénieur et non d'un photographe...il a donc su prendre exactement ce qu'il fallait pour te donner une idée exacte de ton ouvrage d'art.»

«Ce pont qui date de plus de trente ans est impeccable dans sa tenue:
. aucun tassement au niveau de ses approches
. aucun tassement différentiel au niveau de l'ouvrage lui-même
. aucun signe de fatigue constaté au niveau des poutres et du tablier
. des piles et culées bien assises sur leurs bequilles
. le béton des piles en rivière a bien résisté aux forces érosives des eaux en furie, puisqu'on est en régime torrentiel.»

«J'ai tout de même noté des petites cassures insignifiantes des poutres au niveau de leur appui sur les piles et qui résulteraient d'un léger déplacement lors de la secousse sismique du 12 janvier. L'écorchure est en effet très fraiche.»

«La culée nord au pied duquel l'eau d'étiage s'écoule est bien protégée par les gabions mis en place.Cependant, la culée sud est menacée par l'exploitation du tout venant de rivière sur lequel se repose le mur protecteur en gabions. D'ailleurs les paniers de gabions placés à la partie amont du pont (culée nord) ont totalement disparu;tandis que ceux placés à l'amont de la culée sud sont encore bien en place.
Ainsi, les eaux en furie peuvent,un jour, affouiller la berge amont-nord et contourner la culée correspondante. L'ouvrage peut alors basculer...»

«Autre fait moins important constaté est l'arrachement d'une partie du parapet, côté Est (amont), provoqué sans doute par un accident de la circulation...Elle aurait pu être remise en place et soudée.»

«Le gabarit du pont avait bien été déterminé puisqu'en dépit des modifications apportées au niveau de l'occupation du sol du bassin versant (déboisement...), les eaux, selon les informations recueillies sur place, n'ont jamais passé sur le pont.
Tu trouveras donc à ton retour un chef d'oeuvre qui ne cessera de défier le temps!!!»

Lionel Duvalsaint, ing.
